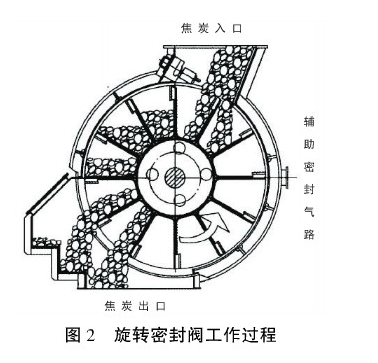

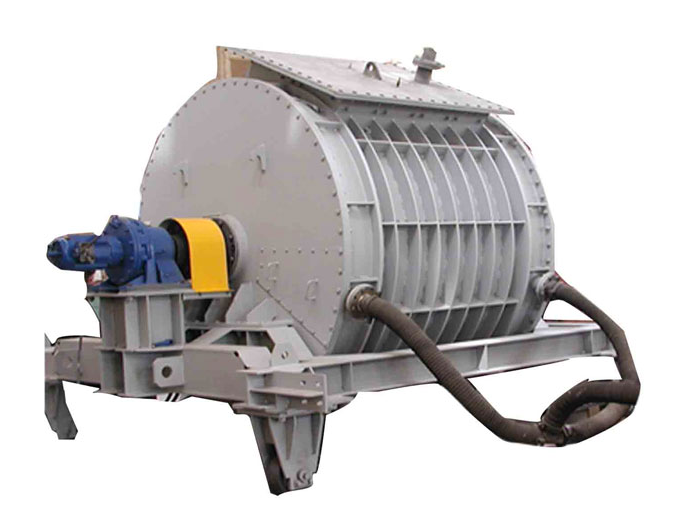

常州同得利機械廠與多家大型、中型鋼鐵公司的焦化廠合作開發研制了國產的干熄焦旋轉密封閥，獲得用戶的好評?！　「上ń剐D(zhuǎn)密封閥(又稱旋轉排出閥、格式密封閥)是焦化廠干熄焦工程中的關鍵設備，安裝在干熄爐底部，入料口與振動給料器連接、出料口與排焦溜槽相連接。其作用是把振動給料器定量排出地焦炭在密閉狀態下連續排出。既能連續定量地排料，又具有良好的密封性及耐磨性?？梢杂行У乜刂聘上t內的循環氣體和粉塵的外泄，穩定干熄爐內循環氣體的壓力，是現代先進干熄焦工藝必選的關鍵設備。【電話/微信咨詢：陳經理18068546632】干熄焦旋轉密封閥結構特點：　　旋轉密封閥安裝于干熄焦裝置的zui下端出口處。主要由閥體、轉子、密封副、下料槽、機架、臺車、驅動裝置和自動給脂裝置等組成。功能是保證連續定量排焦并同時將系統內外分隔，穩定干熄爐系統壓力。　　旋轉密封閥工作原理，旋轉過程中，焦炭經各隔倉由上至下均勻排出，調整料倉的大小及轉子的轉速可適應不同料流量。為減少干熄爐內氣體介質外漏，需控制轉子刃與機體內壁的間隙，間隙越小，干熄爐內氣體介質外漏量也就越小。轉子端面密封采用金屬硬密封結構。密封副為一組金屬圓環，由彈簧壓緊并能自動補償間隙誤差。為防止粉塵進入，此處設計有氣體輔助密封，可保證端面密封裝置正常運行。　　該設備的密封副為多瓣環形結構，系軟硬密封結合的形式，并采用彈簧輔助壓緊，能夠在運轉過程中進行誤差間隙自動補償，保證密封性能。密封副之間由自動給脂裝置定量給脂保證潤滑，zui大限度地減小了磨損。并在閥體兩側軸承箱內通入高于干熄焦塔內壓力的氮氣或空氣輔助密封，使干熄爐內高溫(約200V)含塵氣體不能進入軸承箱，改善了軸承和密封環的工作環境，能夠有效地防止軸承溫升超高，減少密封環磨損?！　闈M足連續密閉排焦功能，干熄焦旋轉密封閥轉子內部為12個葉片，轉子兩端支撐在閥體軸承箱內，為防止焦粉進入軸承箱，轉子及閥體相應部位設置軟硬密封機構，形成承料部位與軸承箱隔離空腔，并在此部位通入氮氣吹掃、冷卻，轉子驅動軸端與行星擺線針輪減速機連接;閥體上口內設彈簧倉，能有效防止卡料，閥體下口與下料槽相連;下料槽設有積窩，可存積焦炭，使焦炭在排出過程形成料磨料，使落料盡量不接觸機體，zui大限度地減小磨耗，以保護基體鋼結構?！　「上ń剐D(zhuǎn)密封閥驅動方式有兩種：一種行星減速機通過聯軸器與轉子相連直接驅動轉子旋轉(見圖4);另一種行星減速機通過鏈傳動帶動轉子旋轉。減速機電動機可采用變頻調速(根據客戶需求)，調速范圍2～6r/rain，實現設備軟起動、過載保護等功能，減緩沖擊。鏈傳動旋轉密封閥設有斷鏈檢測裝置，當鏈條斷裂時，能自動報警?！　￠y體、轉子、下料槽和驅動裝置組裝成一體置于臺車上。臺車下設有4個車輪，整體設備安裝和拆卸非常方便;設備就位后用止擋座固定在工位上。檢修時沿地面鋪設的軌道推出至檢修平臺。此外為安裝方便在旋轉密封閥的上下斷面還設置了補償器。在軸承及閥體與轉子密封部位設有多個潤滑點，自動潤滑裝置定時定量提供潤滑脂?！　?.干熄焦密封旋轉閥材料選擇：【電話/微信咨詢：陳經理18068546632】　　由于旋轉密封閥特殊的工作環境，材料選擇直接關系到旋轉密封閥產品能否長期可靠運行。在排焦工作狀態，焦炭對機體和轉子造成強烈磨損，需安裝高耐磨襯板保護。干熄焦旋轉密封閥內腔與焦炭接觸面均裝有耐磨襯板。不同部位材料也不同：轉子刃口采用特種高硬度、高耐磨、高碳高釩高速工具鋼;轉子行星格腔表面、閥體內表面及下料槽內表面均采用高耐磨板t閥門入料采用高鉻鑄鐵。密封副為高耐磨軸承合金和耐磨鋼軟硬搭配;閥門主體采用低碳合金結構鋼?！　〕Ｖ萃美M(jìn)國內外先進的設計制造技術，專注定制-研發-生產旋轉閥，關風機，卸料閥，鎖氣閥?！　”緩S地處經濟發達的龍城常州，交通便利，滬寧高速、沿江高速、錫宜高速、新長鐵路，為本廠制造了得天獨厚的地理優勢?！　”緩S堅持"質量過硬，用戶滿意"的宗旨，愿與您攜手共進，誠信合作，互惠互利，共同發展。             《掃二維碼-添加 陳經理 微信-咨詢產品》　　Changzhou Tongdeli Machinery Factory has collaborated with coking plants of multiple large and medium-sized steel companies to develop domestically produced rotary sealing valves for dry quenching coke, which have received high praise from users.　　The rotary sealing valve (also known as the rotary discharge valve or format sealing valve) is a key equipment in the dry quenching project of a coking plant. It is installed at the bottom of the dry quenching furnace, and the feeding port is connected to the vibrating feeder, while the discharging port is connected to the coke discharge chute. Its function is to quantitatively discharge the coke from the vibrating feeder and continuously discharge it in a closed state. It can continuously and quantitatively discharge materials, and has good sealing and wear resistance. It can effectively control the leakage of circulating gas and dust inside the dry quenching furnace, stabilize the pressure of circulating gas inside the dry quenching furnace, and is a key equipment that must be selected for modern advanced dry quenching technology.
